Praktické kompletní systémy pro svařování a odsávání zplodin
Nové produkty jsou důležité pro technický rozvoj při stoupajících požadavcích na trhu. Někdy však nic nepřekoná vyzkoušené a ověřené svařovací systémy, které spolehlivě fungují už roky. Mezi svařovacími hořáky a mobilními systémy odsávání par nabízí ABICOR BINZEL přesně takové “poklady” s dlouhou životností – a spojil je se spolehlivým a robustním svařovacím zařízením od firmy JESS Welding, aby poskytl optimálně koordinovaná systémová řešení: plug & weld kompletní systémy pro svařování a odsávání zplodin. Řady BASIC Line a FUME line, chlazené vzduchem nebo kapalinou.
Pro ty, kteří požadují lehký, ergonomický a výkonný svařovací hořák je tu řada ABIMIG®. V případě, že je zapotřebí integrovat spolehlivý odsávací systém je tím nejvhodnějším vysoce účinný odsávaný hořák RAB GRIP HE 2. Mobilní a vysoce efektivní odsávací zařízená FEC (W3) je ideální pro jakoukoliv aplikaci, kde je třeba přímo odsávat zplodiny. Ve spojení s all-in-one svařovacím invertorem inoMIG se speciálními charakteristickými křivkami rozbuší srdce nejednoho svářeče.
Každý z těchto produktů je sám o sobě unikátní, ale jako tým jsou neporazitelní. Instalace je snadná: jednoduše vše připojte, vložte cívku drátu do podavače a kompletní systém je připraven ke svařování.
Veškeré informace pohromadě
- Ověřená klasika pro svařování a odsávání zplodin
- Systémy jsou dohromady jako tým neporazitelní
- Systémové komponenty
- Speciální funkce svařovacího zdroje inoMIG
- Plug & Weld systémy pro svařování a odsávání – silné v tržních segmentech
- Blogy o plug & weld systémech pro svařování a odsávání
- Videa o plug & weld systémech pro svařování a odsávání
- Dokumenty
Výhody
- Ověřené, robustní a univerzálně využitelné systémy pro všechny standardní materiály a svařovací úlohy.
- Jednoduchá obsluha, snadný servis, ideálně vyladěná zařízení – s vynikajícím poměrem cena x výkon
- Zaměřené na ochranu zdraví a ergonomii – pro lepší pracovní výkony a tím i kvalitu svarů
Ideální balíčky řešení pro všechny začátečníky i pokročilé v oblasti svařování a odsávání zplodin ze svařovacího procesu. Optimální svařovací systémy pro často se měnící požadavky, např. pro malosériovou výrobu nebo opravy a údržbu. Osvědčené komponenty svařovací technologie, které splňují to, co slibují.
Osvědčené systémové komponenty – nepřekonatelné jako tým
Spojení toho, co k sobě patří – se systémy »ready-to-weld« pro svařování a odsávání zplodin od ABICOR BINZEL.
Shrnutí toho nejzásadnějšího:
- Jedno objednací číslo pro perfektně sladěné vybavení pro svařování a odsávání
- Osvědčený týmový hráč pro často se měnící požadavky jako systémové řešení typu »vše v jednom«
- »Součást dodávky« – snadné uvedení do provozu
- Přímo dostupné, špičkové služby – jednoduše »plug & weld«
Plug & Weld BASIC 350 GC
vzduchem chlazený
Obj. č.
SYM.0001.1
obsahuje:
- Svařovací hořák
ABIMIG® A T 355 LW
vzduchem chlazený, 4.00 m - Svařovací zdroj
inoMIG 350
vzduchem chlazený

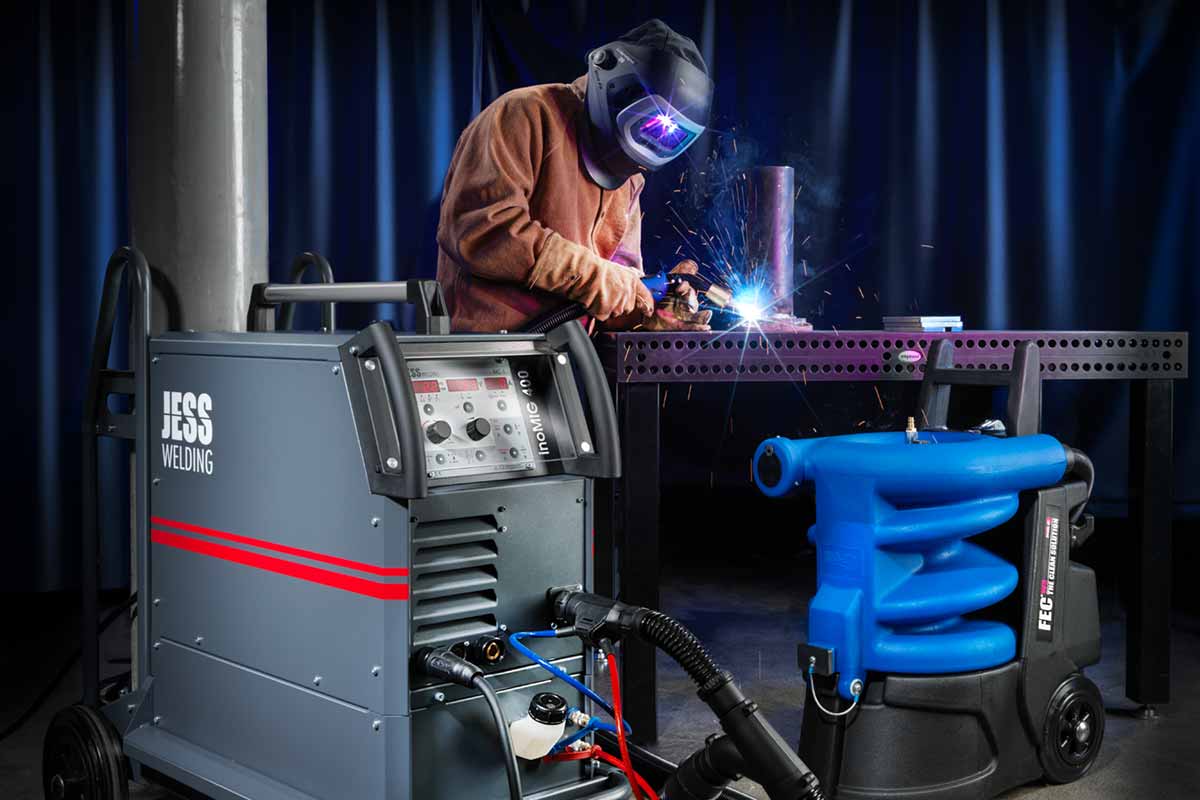

Plug & Weld FUME 350 GC
vzduchem chlazený
Obj. č.
SYM.F001.1
obsahuje:
- Odsávaný hořák
RAB GRIP 36 HE 2
vzduchem chlazený, 4.00 m - Odsávací systém
FEC W3 - Svařovací zdroj
inoMIG 350
vzduchem chlazený
Plug & Weld BASIC 400 LC
kapalinou chlazený
Obj. č.
SYM.0002.1
obsahuje:
- Svařovací hořák
ABIMIG® W T 440
kapalinou chlazený, 4.00 m - Svařovací zdroj
inoMIG 400
kapalinou chlazený

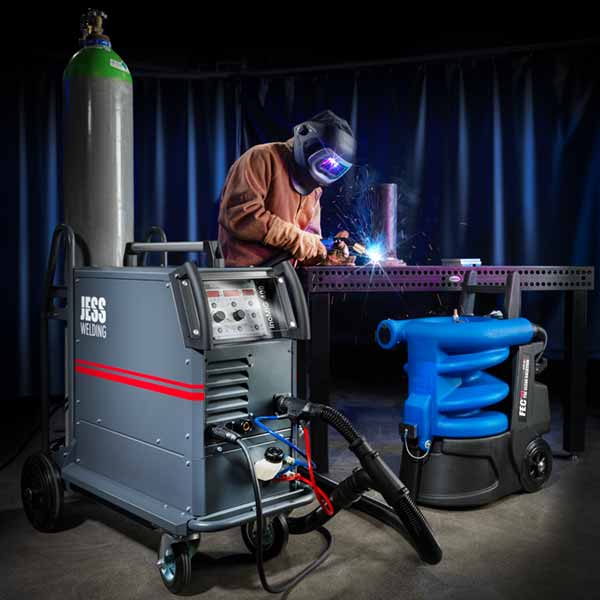

Plug & Weld FUME 400 LC
kapalinou chlazený
Obj. č.
SYM.F002.1
obsahuje:
- Odsávaný hořák
RAB GRIP 501D HE 2
kapalinou chlazený, 4.00 m - Odsávací systém
FEC W3 - Svařovací zdroj
inoMIG 400
kapalinou chlazený
Svařovací hořák ABIMIG® A T 355 LW 4.00 m – vzduchem chlazený
Spolehlivý, lehký, který běží a běží …
Výhody:
- Ergonomické a uvolněné svařování díky 50 % snížení hmotnosti kabelového svazku a otočného hrdla hořáku
- Vyměnitelný systém krku hořáku umožňuje jeho rychlou výměnu pro často se měnící svařovací úlohy
- Značná úspora času při údržbě, díky možnosti výměny hrdla hořáku přímo na pracovišti
Technická data dle EN 60 974-7:
| Výkon: | 340 A CO2 |
| 320 A směsný plyn | |
| M21 (DIN EN ISO 14175) | |
| Zatěžovatel: | 60 % |
| Drát-Ø: | 1.0–1.6 mm |

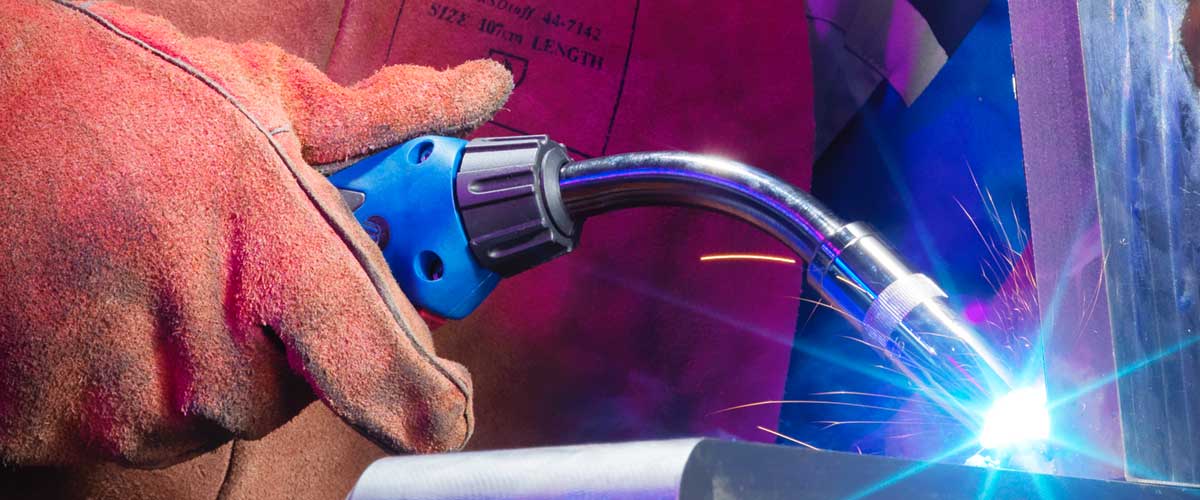

Svařovací hořák ABIMIG® W T 440 4.00 m – kapalinou chlazený
Extrémně výkonný a robustní pro flexibilní použití …
Výhody:
- Pro 350 až 500 A při 100 % zatěžovateli
- Optimální manipulace a přístupnost díky otočným a vyměnitelným hrdlům hořáku v různých délkách a geometriích
- Vyměnitelný systém krku hořáku umožňuje jeho rychlou výměnu pro často se měnící svařovací úlohy
- Značná úspora času při údržbě, díky možnosti výměny hrdla hořáku přímo na pracovišti
Technická data dle EN 60 974-7:
| Výkon: | 500 A CO2 |
| 450 A směsný plyn | |
| M21 (DIN EN ISO 14175) | |
| Zatěžovatel: | 100 % |
| Drát-Ø: | 1.0–1.6 mm |
Odsávaný hořák RAB GRIP 36 HE 2 (45° 4.00 m) – vzduchem chlazený

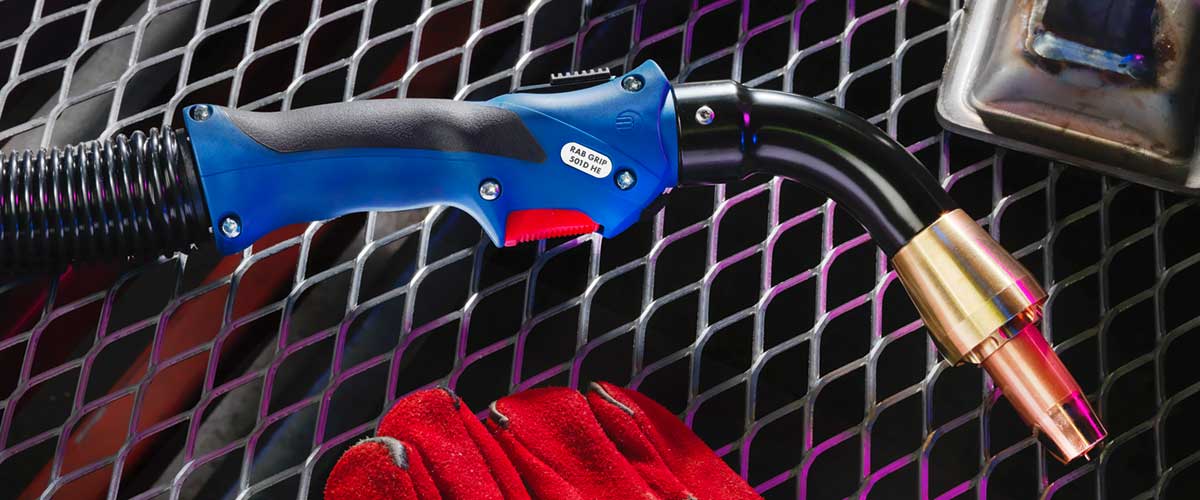

Odsávaný hořák RAB GRIP 501D HE 2 (45° 4.00 m) – kapalinou chlazený
Odzkoušené a otestované pro čistý vzduch při svařování …
Výhody:
- Odsávání zplodin ze svařování přímo u zdroje na nejvyšší technické úrovni
- Lehká sestava kabelu a dobrý přístup optimalizují celkovou manipulaci
- Standardní systém spotřebních dílů MB navíc usnadňuje vybavení odsávaných hořáků
Technická data dle EN 60 974-7:
RAB GRIP 36 HE 2 45° – vzduchem chlazený
| Výkon: | 300 A CO2 |
| 270 A směsný plyn | |
| M21 (DIN EN ISO 14175) | |
| Zatěžovatel: | 60 % |
| Drát-Ø: | 1.8–1.2 mm |
RAB GRIP 501D HE 2 45° – kapalinou chlazený
| Výkon: | 500 A CO2 |
| 450 A směsný plyn | |
| M21 (DIN EN ISO 14175) | |
| Zatěžovatel: | 100 % |
| Drát-Ø: | 1.0–1.6 mm |
Odsávací systém FEC W3
Efektivní pro mobilní odsávání zplodin vznikajících při svařování …
Výhody:
- Spolehlivý odsávač zplodin ze svařování s filtrem W3, vhodný zejména pro odsávání výparů při svařování vysoce legovaných chromniklových ocelí (s certifikátem IFA)
- Zkrácené intervaly čištění díky cyklónové technologii, snadné a rychlé čištění permanentního filtru
- Snadné přemístění díky nízké hmotnosti a hladce běžícím plným kolečkům
Technická data:
| Max. průtok: | 230 m3/h |
| Max. podtlak: | 19,000 Pa |
| Napájení: | 230 V, 50 Hz |
| Příkon: | 1.1 kW |
| Filtr: | Permanentní filtr třídy M, 0.8 m2 |
| Hladina hluku: | 76 dB (A) |

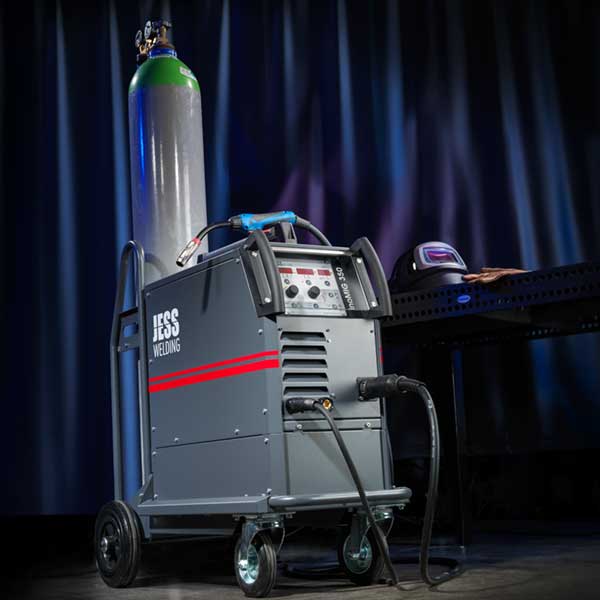

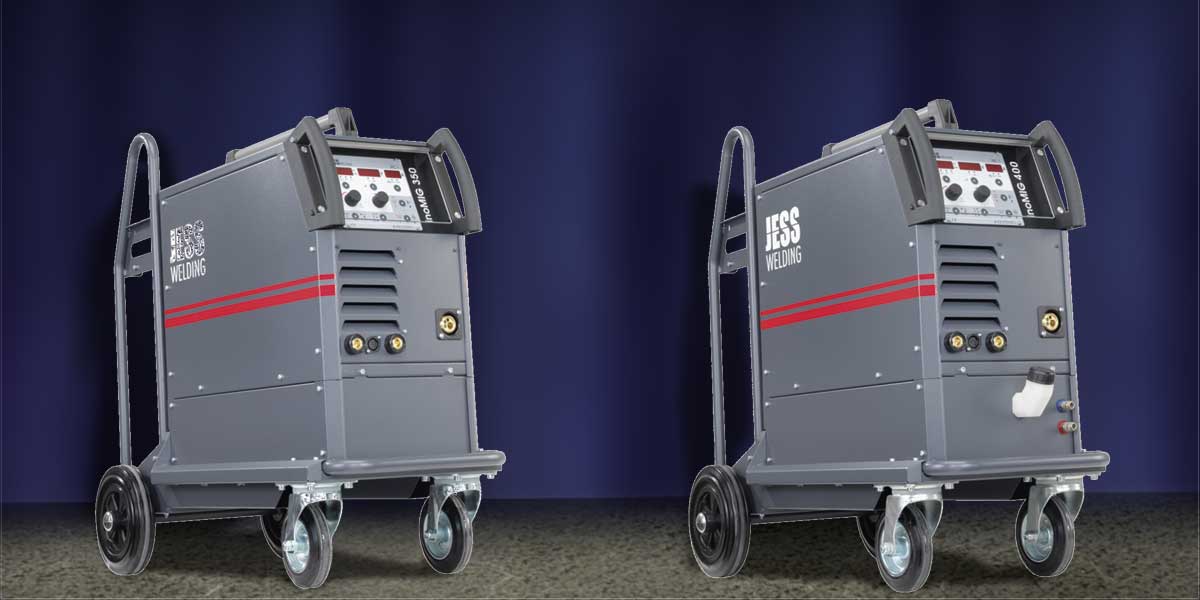

Svařovací zdroj inoMIG 350 – vzduchem chlazený
Svařovací zdroj inoMIG 400 – kapalinou chlazený
Robustní vysoce produktivní jednotky se čtyřmi speciálními synergickými křivkami (oblouky)
Výhody:
- Modulární snadno ovladatelný design, s možností rychlého rozšíření
- Zahrnuje 4 speciální oblouky: Cold Steel, Power Steel, Root Steel a Fast Steel
- Robustní konstrukce s vozíkem, ideální pro náročné pracovní podmínky a dlouhé provozní doby bez funkčních omezení
Technická data dle EN 60 974-7:
inoMIG 350 – vzduchem chlazený
| Napájení: | 400 V, 3 faze |
| Pomalé jištění: | 16 A |
| Příkon: | 13.0 kVA |
| Účiník: | 0.90 |
| Rozsah svařovacího napětí: | 14.5 - 31.5 V |
| Rozsah svařovacího proudu: | 20 - 350 A |
| Napětí na prázdno: | 14.0 V / 76 V |
| Izolační třída: | F (155° C) |
| Chlazení: | F |
| Třída krytí: | IP 23 |
| Zatěžovatel 60 %: | 350 A / 31.5 V |
| Zatěžovatel 100 %: | 280 A / 28.0 V |
| Rozměny DxŠxH (mm): | 625 x 340 x 540 |
| Hmotnost: | 72 kg |
inoMIG 400 – kapalinou chlazený
| Napájení: | 400 V, 3 faze |
| Pomalé jištění: | 25 A |
| Příkon: | 17.0 kVA |
| Účiník: | 0.90 |
| Rozsah svařovacího napětí: | 14 - 34 V |
| Rozsah svařovacího proudu: | 20 - 400 A |
| Napětí na prázdno: | 14.0 V / 72 V |
| Izolační třída: | F (155° C) |
| Chlazení: | F |
| Třída krytí: | IP 23 S |
| Zatěžovatel 60 %: | 400 A / 34 V |
| Zatěžovatel 100 %: | 320 A / 30 V |
| Rozměny DxŠxH (mm): | 625 x 340 x 540 |
| Hmotnost: | 89 kg |
Speciální vlastnosti svařovacích zdrojů inoMIG
Jako optimální doplněk řešení all-in-one boduje svařovací zdroj inoMIG jednoduchým, intuitivním ovládáním a robustním designem, což z něj činí cenného týmového hráče pro tato systémová řešení. Dokonale zapaluje, bez problémů svařuje koutové svary, zajišťuje stabilní oblouk a zaručuje vynikající svařovací vlastnosti ve všech polohách. Všechny komponenty instalované ve svařovacím zdroji inoMIG jsou vysoce kvalitní, odolné a zaručují spolehlivou práci.
Podvozek pro svařovací zdroj inoMIG je robustní a funkční a ideálně se hodí pro použití v náročném prostředí kovovýroby. Jeho robustní konstrukce je vyztužena, jak pod zdrojem, tak i v oblasti umístění láhví ochranného plynu a odolává tak i těm nejnáročnějším provozním podmínkám. Velká kola usnadňují pohyb v dílnách a na staveništích.
Čtyři speciální oblouky – Čtyři skvělé výhody navíc
Samozřejmě, že jsou na trhu podobná systémová řešení, která jsou robustní s prověřenými hořáky a odsávacími systémy. Nicméně tu neexistuje srovnatelné kompletní řešení, které obsahuje speciální oblouky jako standard. Takové speciální oblouky je obvykle nutné dodatečně dokoupit a jejich cena je vysoká. V tomto je tedy toto naše řešení jednoduše unikátní, neboť všechny 4 oblouky jsou ve standardu pro každého bez nutnosti si za ně připlácet.
Tyto čtyři speciální oblouky jsou již součástí dodávky systému inoMIG:
Cold Steel
Svařování tímto studeným zkratovým obloukem se sníženým výkonem zajišťuje vynikající přemostění mezery – také svisle dolů – malou tepelně ovlivněnou zónu a tím snižuje deformace svařenců. Oblouk Cold Steel je vhodný pro svařování kořenů a tenkých plechů a také pro MIG pájení.
Power Steel
Svařování pomocí tohoto koncentrovaného sprchového přenosu s tlakem na oblouk poskytuje velmi dobrý odtavný výkon s menší potřebou na přípravu spáry a vysokou rychlostí svařování s nízkým vnosem tepla. U oblouku Power Steel je v horním výkonovém rozsahu dosaženo směrového stabilního svařování s malou odchylkou.
Root Steel
Svařování se zkratovým obloukem se sníženým rozstřikem nabízí výhodu velmi dobré detekce koutových svarů a vysoké rychlosti svařování při současném nízkém vstupu tepla. U oblouku Root Steel je v horním výkonovém rozsahu dosaženo také směrově stabilního svařování s malou odchylkou. Jeho největší výhody jsou v místech s omezeným přístupem a kořenových svarech.
Fast Steel
Svařování pomocí tohoto sprchového oblouku umožňuje zvýšenou rychlost svařování oceli a neželezných kovů, zejména pro střední až velké tloušťky plechů. Úzký oblouk snižuje vstup tepla, čímž minimalizuje deformace a potřeby následného opracování svařence a výrazně snižuje náklady. Oblouk Fast Steel umožňuje tvorbu dobře formované housenky a produkuje méně zápalů, přičemž je téměř bez rozstřiku.
Plug & Weld systémy pro svařování a odsávání – silné v tržních segmentech
Robustní a spolehlivé Plug & Weld systémy pro svařování a odsávání zplodin BASIC Line a FUME Line zaručují to, co jejich jednotlivé komponenty slibují a dodávají po celá desetiletí. Uplatnění mají zejména v těchto tržních segmentech.
Kovovýroba
V segmentu obecné kovovýroby jsou spolehlivost a přesnost jen některé ze základních požadavků na svářeče a zařízení. V segmentu obecné kovovýroby jsou zastoupeny téměř všechny činnosti, od nejjemnějších svařovacích prací na vysoce citlivých materiálech, které vyžadují velmi speciální techniky, až po silné plechy, které musí odolat extrémnímu zatížení. Ať už jde o potrubí, kotle, přípojky, ocelové nebo hliníkové profily – těsnost, čistota a stabilita jsou základní požadavky.
Těžké strojírenství
Pro těžké strojírenství je zapotřebí vysoce výkonné a flexibilní svařovací zařízení, které optimálně podporuje svářeče při práci. V zemědělství, výrobě bagrů, v dílně nebo dokonce při stavbě silnic jsou zapotřebí robustní materiály odolné proti opotřebení, které kladou na svářeče a jeho nástroje nejvyšší nároky.
Loděnice a vrtné plošiny
Svařování silnostěnných komponent pro lodě, větrné elektrárny nebo základové konstrukce vrtných plošin vyžaduje spolehlivé svařovací zařízení, které usnadňuje svařování i ve stísněných prostorech a na těžko přístupných místech. Spolehlivé a vysoce kvalitní svary jsou důležité pro snížení potřeby jejich opracování před následující lakovací operací.
