Sustitución de las escobillas de carbón

ADVERTENCIA

warning

Electrocución por daños en los componentes electrónicos

Al cambiar las escobillas de carbón, las conexiones electrónicas deben desconectarse y volver a conectarse. Si los componentes electrónicos están dañados o instalados incorrectamente, pueden causar una electrocución con peligro de muerte.

  1. Únicamente un electricista puede cambiar las escobillas de carbón.

La vida útil del primer juego de escobillas de carbón es de aprox. 800 horas para 230 V y aprox. 500 horas para 115 V. Después de cada sustitución de las escobillas de carbón, la vida útil se reduce en un 20%. Las escobillas de carbón pueden sustituirse un máximo de dos veces. Después debe realizarse un cambio del motor.

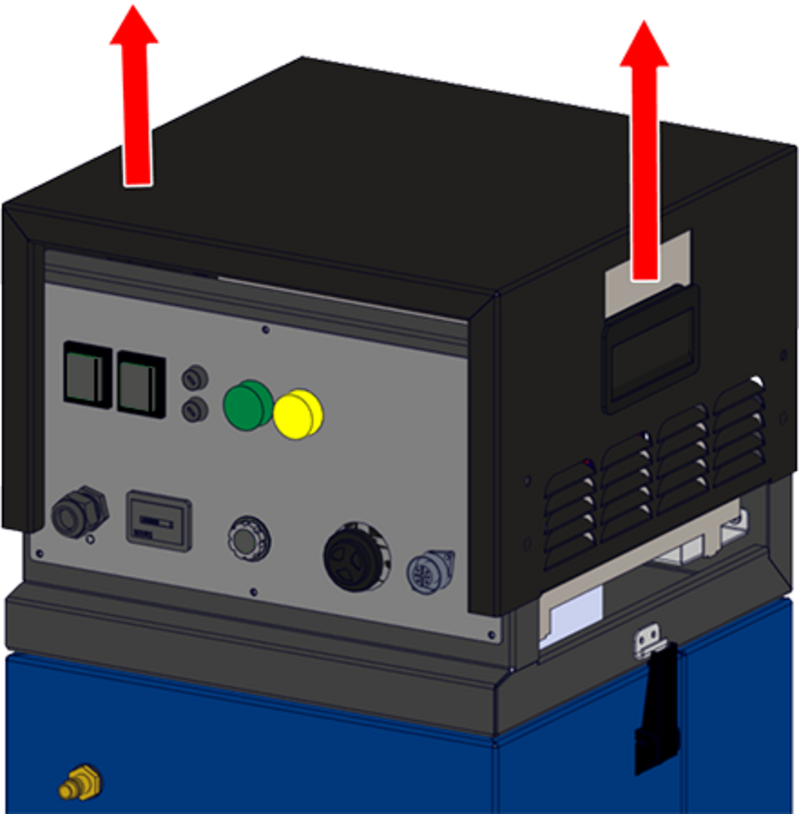

  1. Suelte y extraiga los tornillos laterales (2x en cada lado), y retire la cubierta.

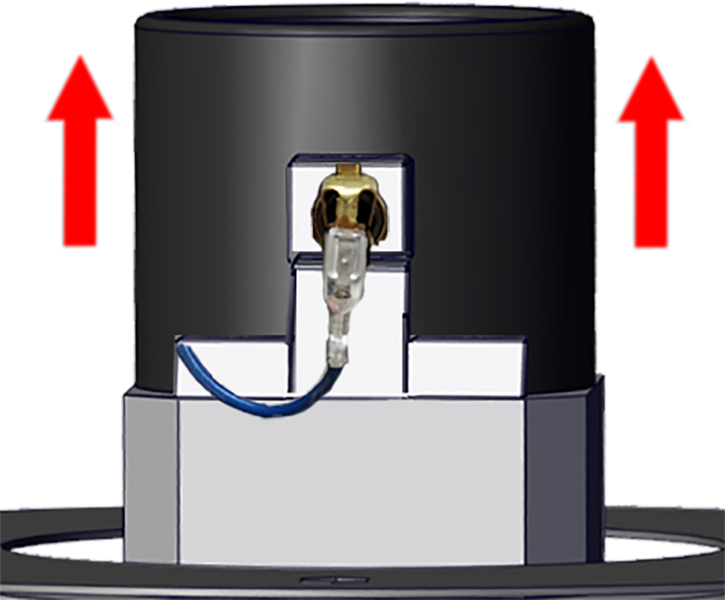

  1. Extraiga la tapa de las escobillas de carbón (2x).

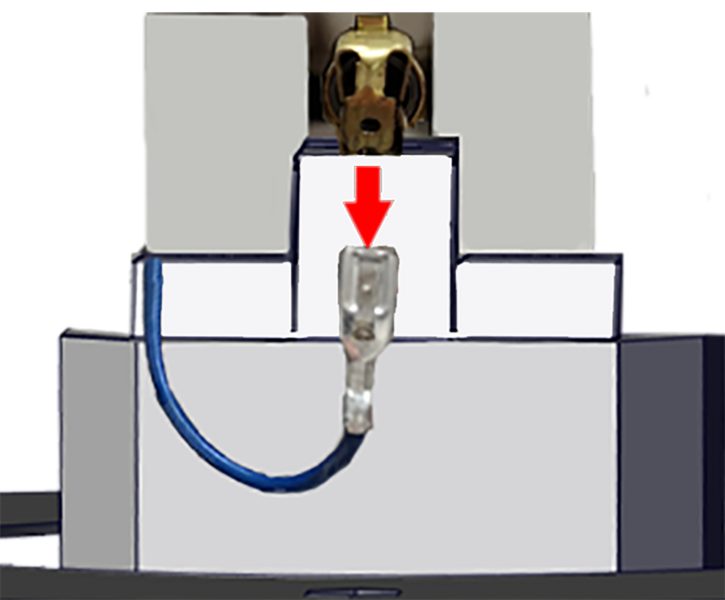

  3. Presione hacia abajo el gancho del cable de arrastre con un destornillador y retire el cable de arrastre del cable de conexión de las escobillas de carbón (4x).

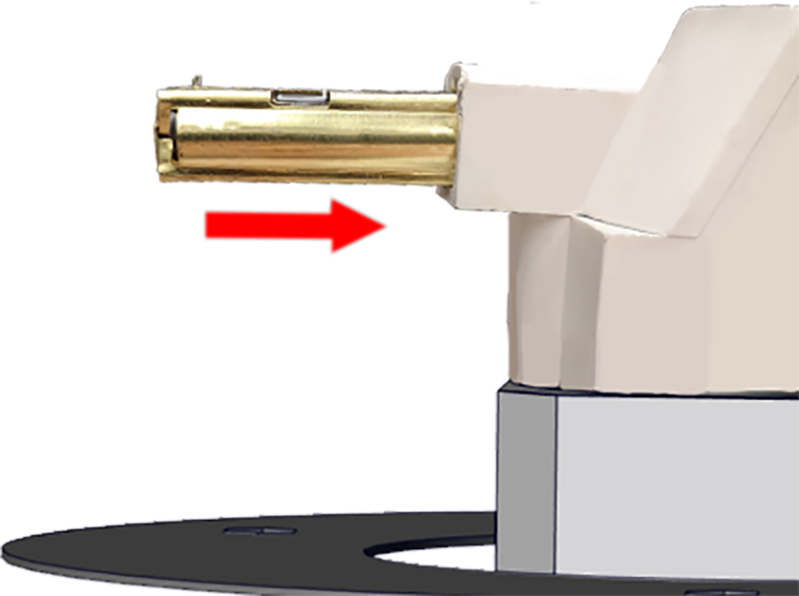

  1. Extraiga las escobillas de carbón.
  2. Elimine las escobillas de carbón de acuerdo con las leyes y normativas locales. Eliminación
  1. Inserte nuevas escobillas de carbón y realice el montaje en orden inverso.
