安装排烟臂

注意

过度拧紧排烟臂导致的材料损坏

如果排烟臂旋转超过止挡位，则可能会损坏。

1. 转动排烟臂时不要越过止挡（最多 350°）。

将轴环穿过接管并且朝外翻。



将夹子套在轴环上。

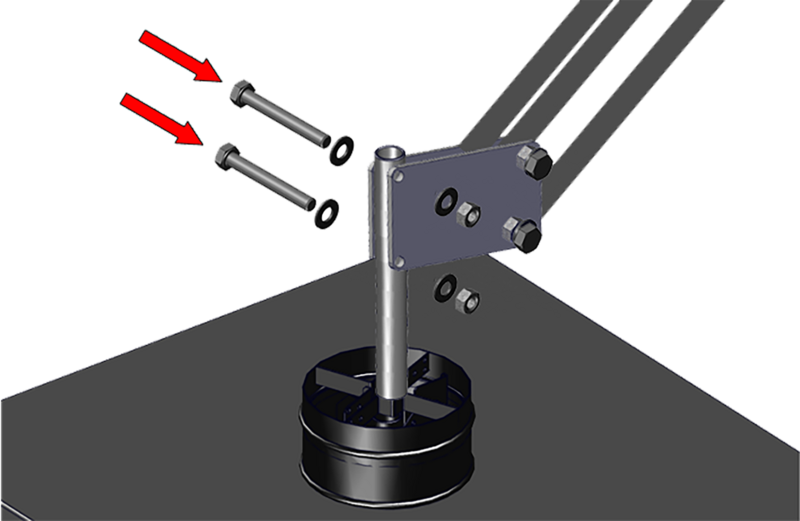

将排烟臂连杆用两个 M8 六角螺栓、垫圈和六角螺母安装在固定管上。



将排烟臂连杆和设备中的电缆相互连接（插头连接）。为此，将对应颜色的芯线连接在一起。黑色电缆用数字 1 和 2 标记。将带有数字 1 的芯线相互连接，并将带有数字 2 的芯线相互连接。

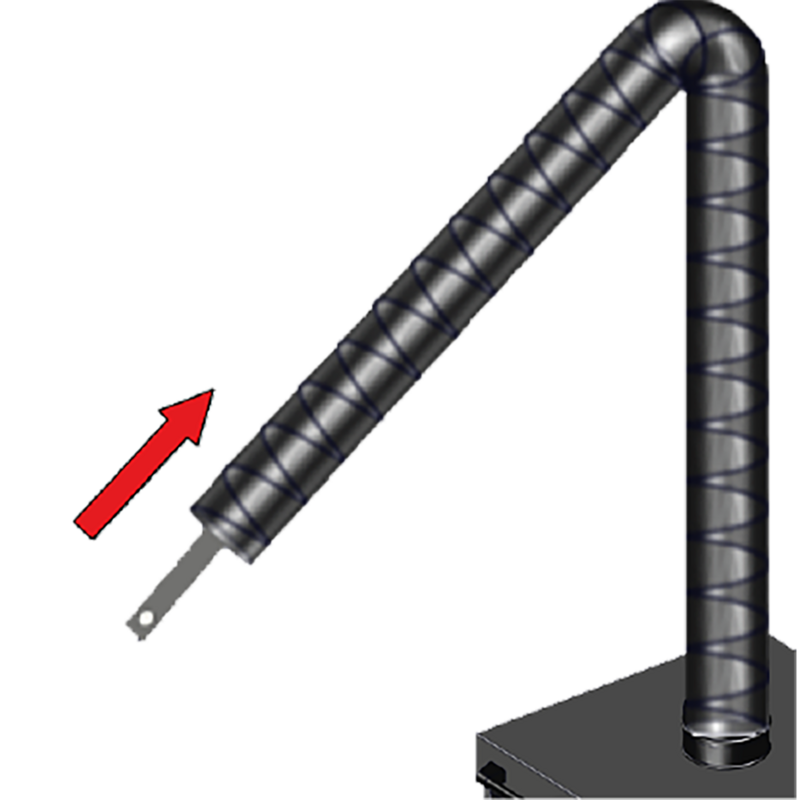

将抽排软管朝所示的方向套到支承架上。



将设备上的轴环翻到抽排软管上，并且用夹子固定。

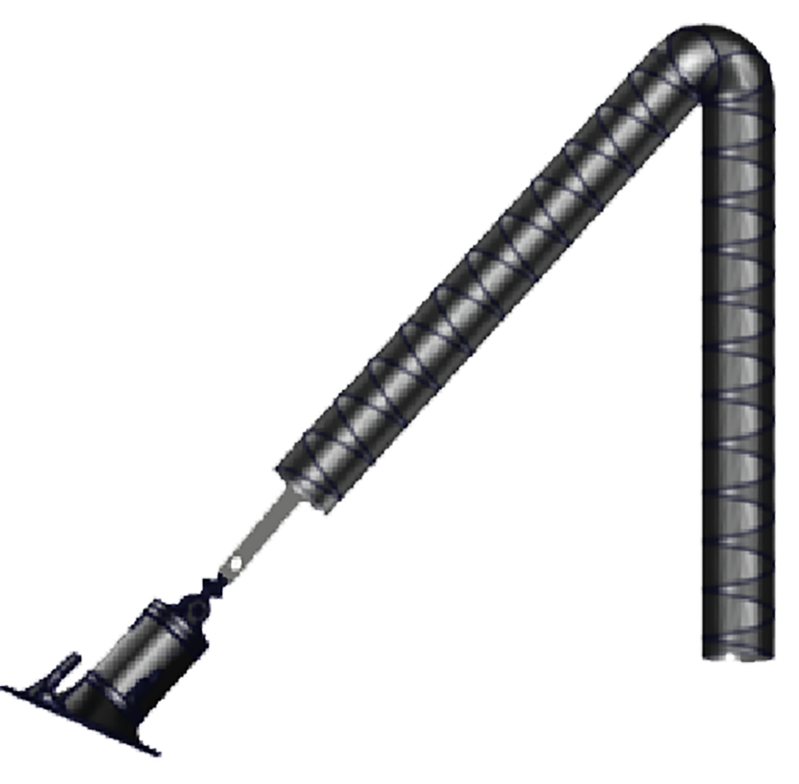

架设连接管，通过连接管拉出轴环，直到轴环盖住安装环。轴环必须在塑料管上，以便稍后密封到安装环。

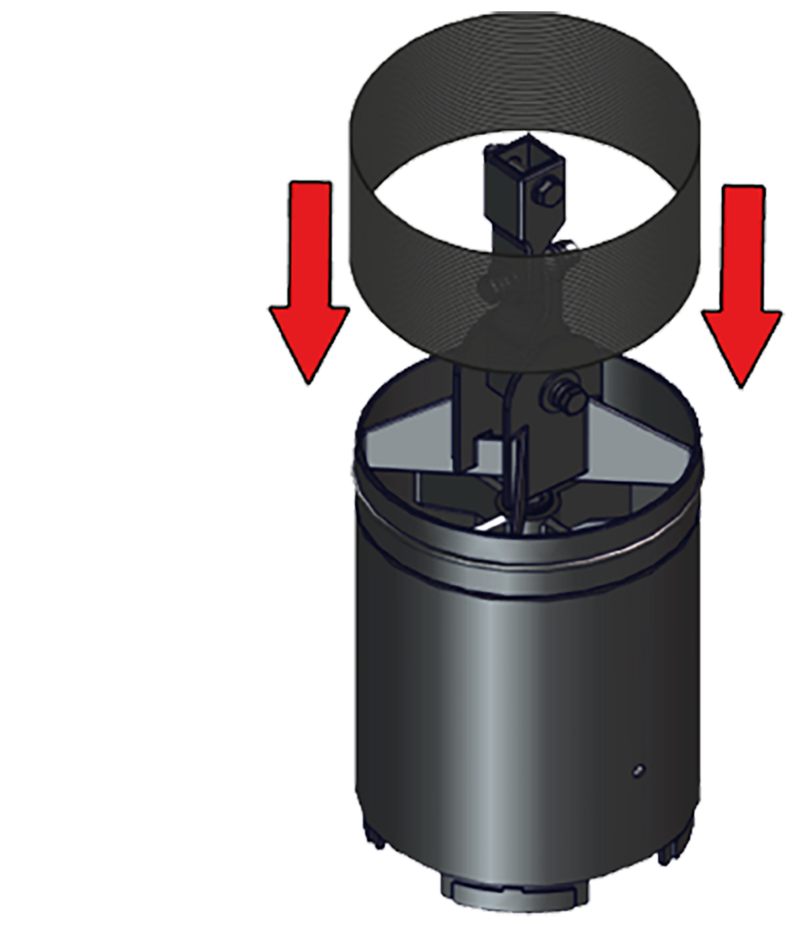

将轴环翻至一半，以突出安装环上部。

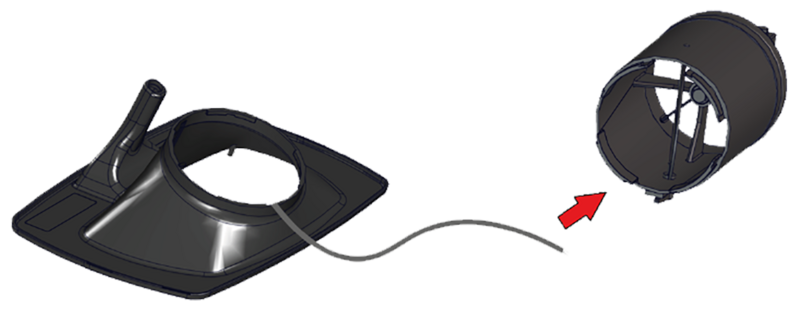

排烟罩的电气电缆从下方经连接管铺设。

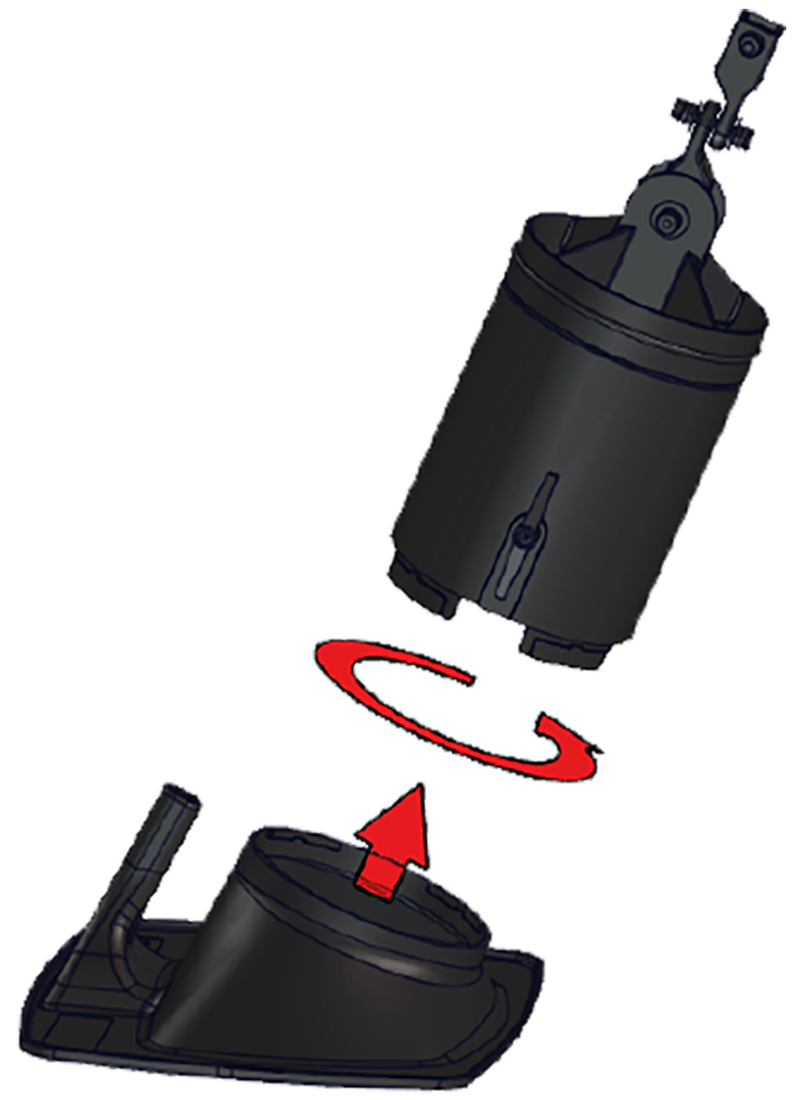

将排烟罩插入连接管，旋转固定。



将夹子夹在安装环上方，松散固定。

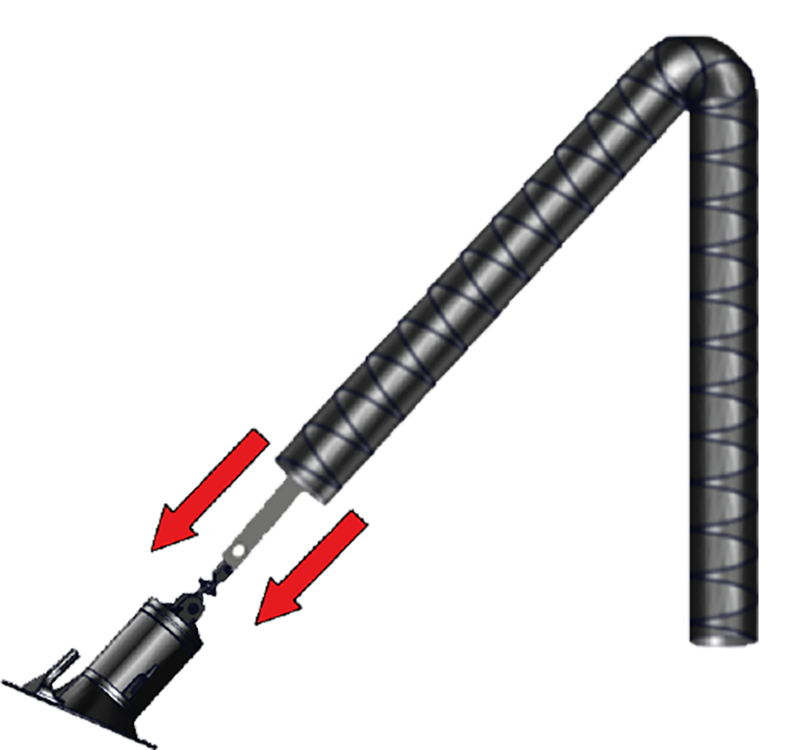

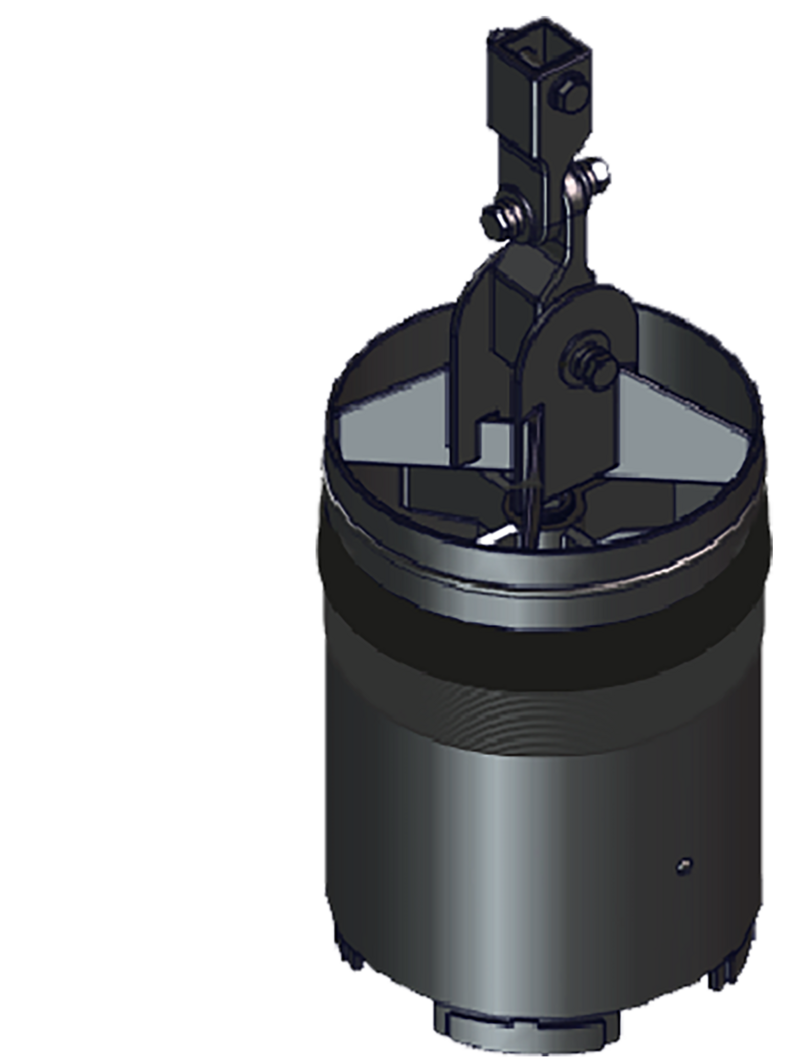

将接头穿过异型管，直至螺丝孔对齐，然后用螺栓将接头固定在异型管上。电气电缆必须越过安装环。

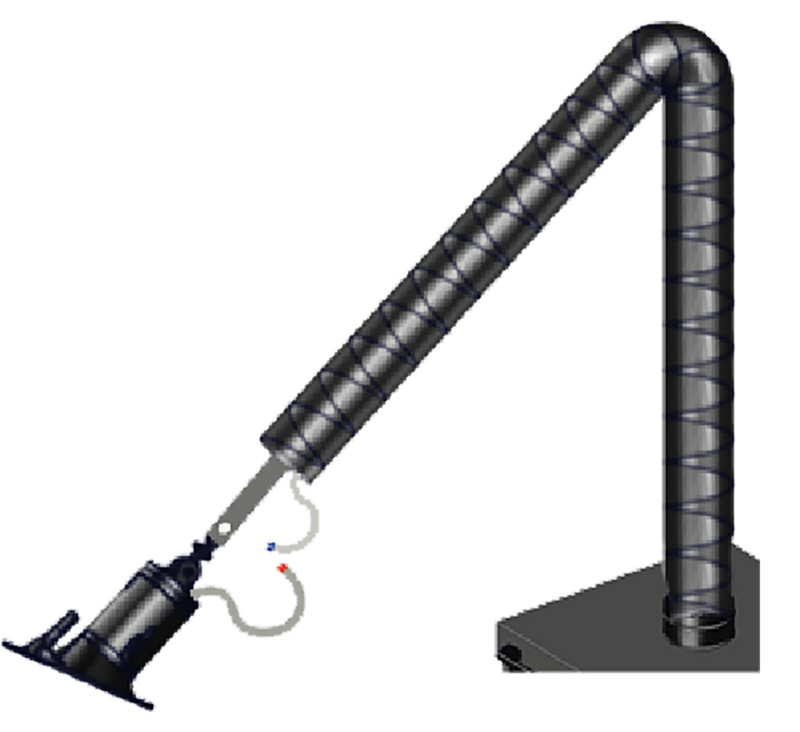

将异型管上的电气电缆与排烟罩的电气电缆相连。为此，将对应颜色的芯线连接在一起。黑色电缆用数字 1 和 2 标记。将带有数字 1 的芯线相互连接，并将带有数字 2 的芯线相互连接。



用扎带将接好的电缆固定在异型管上。

剪去扎带突出的末端。

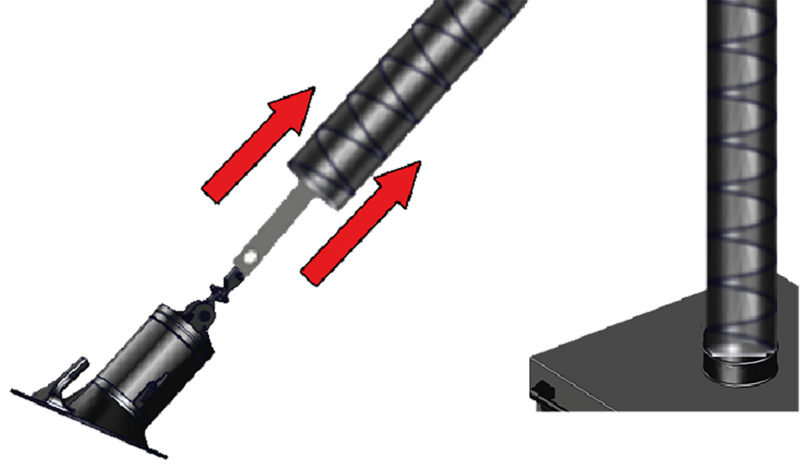

将排烟软管拉到异型管上方，直至越过安装环。



将稍微固定的夹子穿过抽排软管，并用螺丝刀拧紧。

翻起轴环的下端，遮住夹子。
