Installation du tuyau d’aspiration

Deux dispositifs de collecte de gaz de combustion max. peuvent être raccordées au dispositif. Lorsqu’un seul dispositif de collecte de gaz de combustion est raccordé, le couvercle de fermeture doit être fermé au niveau du deuxième raccord, afin de permettre une aspiration optimale.

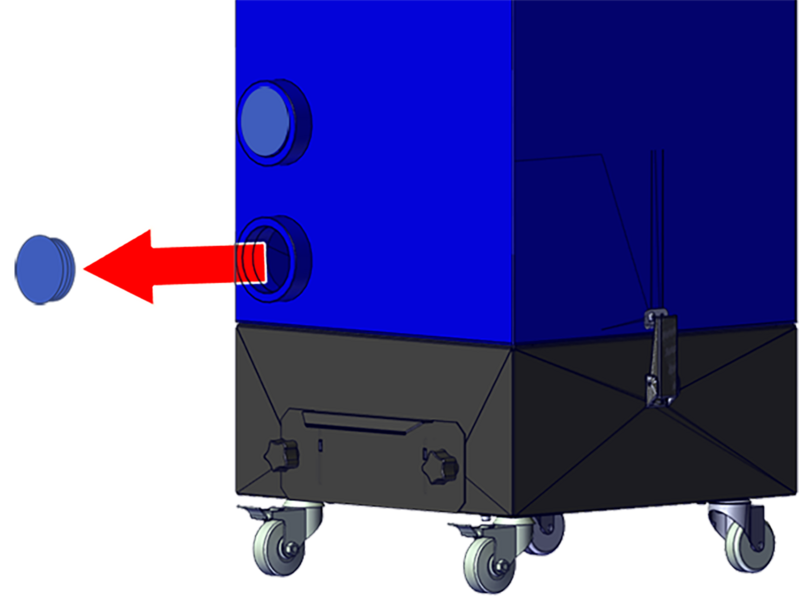

  1. Retirez le couvercle de fermeture de l’embout d’aspiration.
  3. Vissez les pièces de raccordement à chaque extrémité du tuyau d’aspiration.

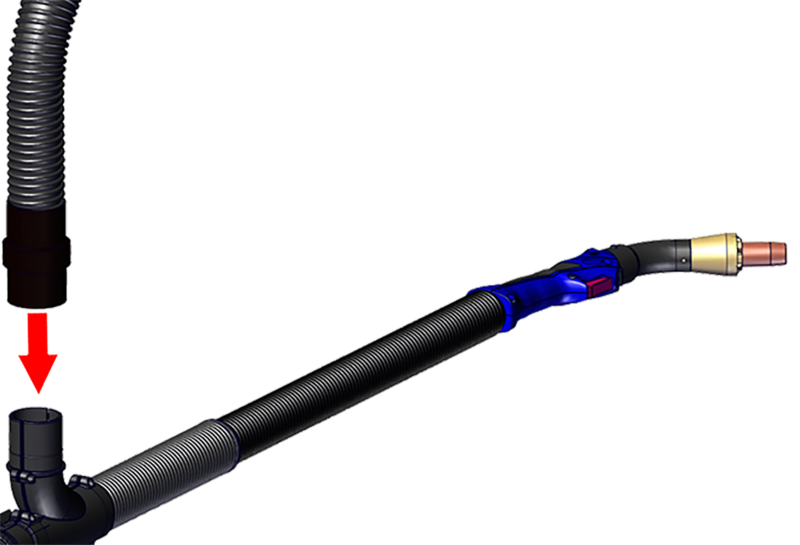

  5. Connectez l’extrémité du tuyau d’aspiration au raccord sur le faisceau du dispositif de collecte de gaz de combustion (par ex. torche d’aspiration de gaz de combustion).

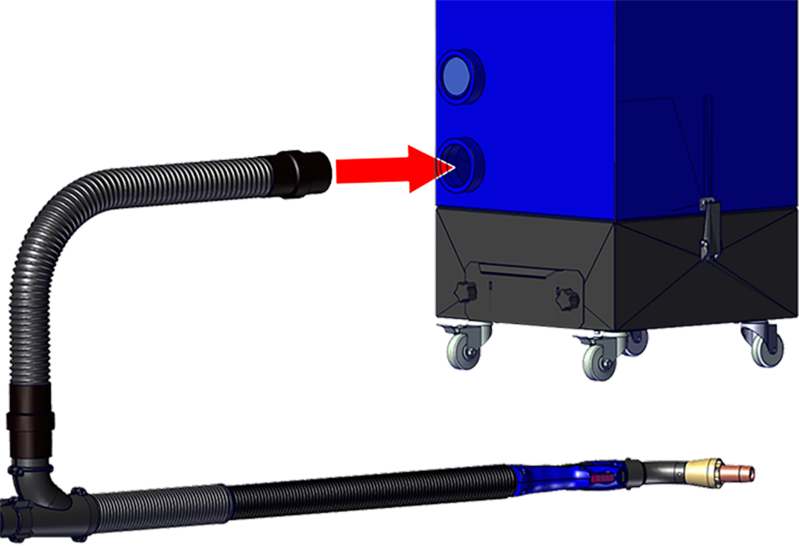

  7. Connectez l’autre extrémité du tuyau d’aspiration avec les embouts d’aspiration du dispositif.
