Plasmaschneidbrenner ABICUT
Plasmaschneidbrenner ABICUT
Die luftgekühlten Plasma-Schneidbrenner der Produktlinie „ABICUT“ sind zum Plasmaschneiden mit Pressluft von 20 bis 75 Ampere in allen gängigen Schneidpositionen optimal geeignet.
Die Schneidbrenner liegen gut in der Hand, gewährleisten eine optimale Schnittqualität, bieten einen innovativen integrierten Einschaltschutz, sind ausgesprochen robust und besonders geeignet für den „harten“ Dauereinsatz. Durch die Kontaktzündung der Brenner werden die Kosten beim thermischen Trennen reduziert.
Optional bietet ABICOR BINZEL im höheramperigen Bereich auch eine Brennervariante mit HF-Zündung. Die ABICUT-Schneidbrenner sind kompatibel zu allen gängigen Schneidstromquellen.
Argumente, die für sich sprechen:
- Ergonomisch geformter, kurzer Handgriff – bestmögliches Handling
- Innovativer Einschaltschutz – für sicheres Arbeiten
- Akkurater Taster – komfortable Bedienung
- Robuste Konstruktion und optimale Kühlung – lange Lebensdauer von Brenner und Verschleißteilen
- Kostenreduktion beim thermischen Trennen durch Kontaktzündung der Brenner
- Kompatibel mit allen wichtigen Plasma-Schneid-Stromquellen

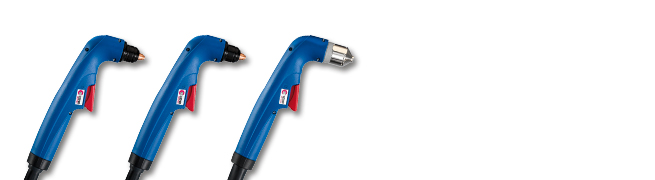

Plasmaschneidbrenner ABICUT, luftgekühlt
Technische Daten nach EN 60 974-7:
| Typ: | ABICUT 25K | ABICUT 45 | ABICUT 75 / ABICUT 75 HF |
| Kühlart: | luftgekühlt | luftgekühlt | luftgekühlt |
| Pilotstrom: | 10 - 15 A (max. 18 A) | 10 - 15 A (max. 18 A) | 15 - 22 A (max. 25 A) |
| Belastung: | 20 A (bei 35 % ED) | 40 A (bei 60 % ED) | 75 A (bei 60 % ED) |
| Art des Gases: | Pressluft | Pressluft | Pressluft |
| Gasdurchfluss: | ca. 29 l/min. | ca. 119 l/min. | ca. 135 l/min. |
| Betriebsdruck: | 2 bar | 5 bar | 5 - 5,5 bar |
| Luftwerte ermittelt mit Düsenbohrung: |
0,65 mm | 0,8 mm | 1,2 mm |
| − Plasmaluft: | ca. 8,5 l/min. | ca. 15,5 l/min. | ca. 25 l/min. |
| − Softstart: | − | − | ≥ 12 l/min. |
| Gasnachströmzeit: | ≥ 60 s | ≥ 60 s | ≥ 60 s |
| Zündart: | Kontakt | Kontakt | Kontakt / HF |
| Gasversorgung: | Druckluft als Plasma- und Kühlgas |
Druckluft als Plasma- und Kühlgas |
Druckluft als Plasma- und Kühlgas |
| Zündspannung: | − |
− |
7 kV (HF) |
| Schneidleistung: | 6 mm bei 20 A werkstoff- und stromquellenabhängig |
10 mm bei 40 A werkstoff- und stromquellenabhängig |
20 mm bei 75 A werkstoff- und stromquellenabhängig |
